Jak chronić przewody przechodzące przez otwory i ostre krawędzie?
Przewód przechodzący przez metalową blachę, otwór w obudowie rozdzielnicy czy krawędź panelu to jedno z najczęstszych miejsc awarii instalacji elektrycznych. Wibracje, ruch kabla podczas eksploatacji i sama ostrość krawędzi powodują stopniowe przecieranie izolacji. Efekt bywa poważny — od zwarcia po porażenie prądem lub pożar instalacji. Przelotki kablowe, przepusty kablowe i osłony krawędzi to rozwiązania, które eliminują ten problem już na etapie montażu, a nie dopiero wtedy, gdy pojawi się awaria.
Dlaczego ostre krawędzie i otwory niszczą izolację przewodów
Metalowa blacha przecięta wykrojnikiem czy wywiercony otwór w tworzywie zawsze zostawia mikroskopijne nierówności i zadziory, nawet jeśli gołym okiem wyglądają gładko. Przy każdym ruchu kabla — czy to wynikającym z wibracji urządzenia, czy z termicznego rozszerzania się przewodu — izolacja ociera się o te nierówności. W ciągu tygodni lub miesięcy warstwa izolacyjna cienczeje, aż w końcu pęka, odsłaniając żyłę przewodzącą.
Problem narasta szczególnie w instalacjach przemysłowych, gdzie kable przechodzą przez obudowy silników, szafy sterownicze czy panele rozdzielcze poddawane ciągłym drganiom. W takich warunkach nawet niewielkie przetarcie w ciągu kilku miesięcy eksploatacji może doprowadzić do zwarcia doziemnego. Standardowo przyjmuje się, że przewód bez zabezpieczenia w otworze o ostrej krawędzi traci integralność izolacji nawet dwukrotnie szybciej niż w miejscu osłoniętym przelotką — różnica robi się odczuwalna zwłaszcza przy kablach o cienkiej powłoce PVC, stosowanych w urządzeniach elektronicznych.
Dodatkowym czynnikiem ryzyka jest wilgoć i zanieczyszczenia przenikające przez nieuszczelniony otwór. Bez odpowiedniej przelotki kablowej otwór w obudowie staje się drogą dla kurzu, wody kondensacyjnej czy oleju technicznego, co przyspiesza korozję styków i degradację izolacji od wewnątrz.

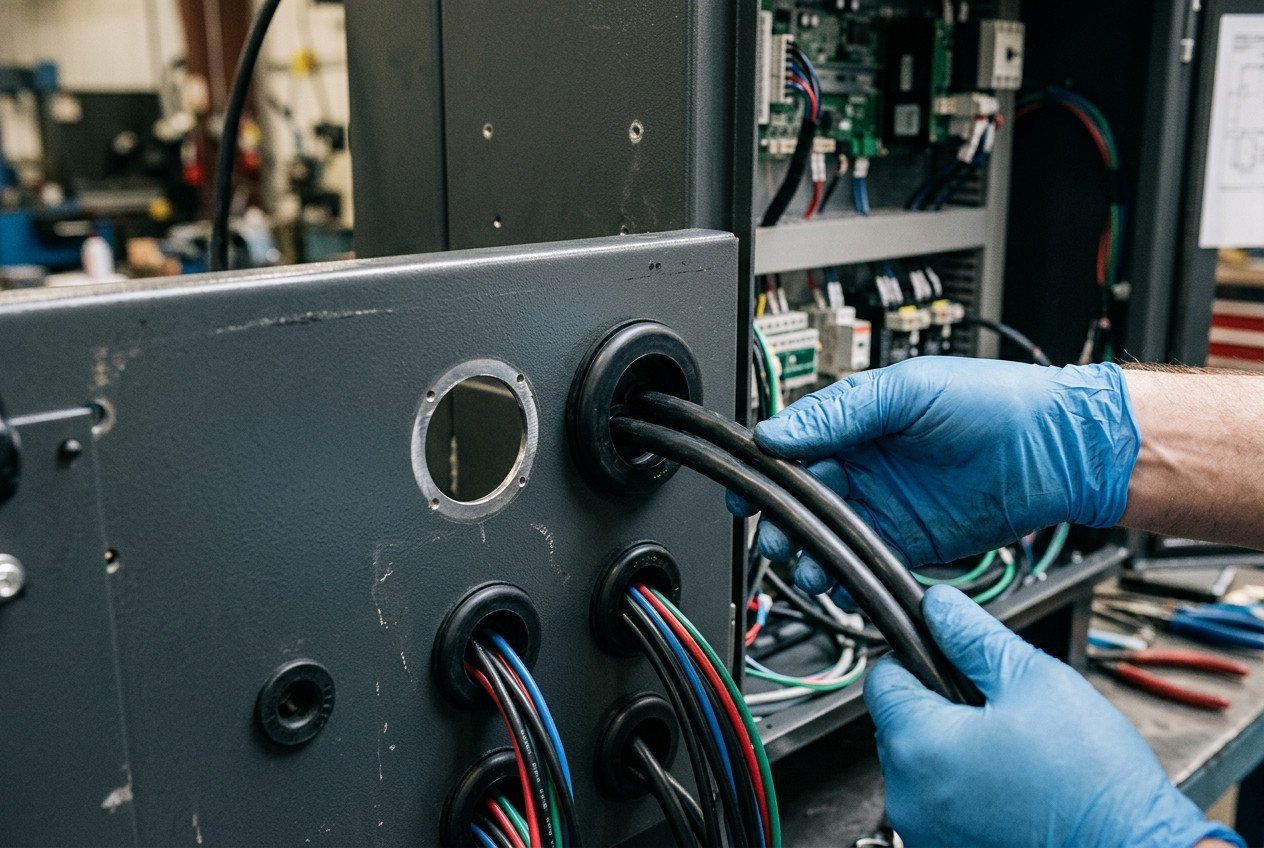

Przelotki kablowe — jak działają i kiedy je stosować
Przelotka kablowa to element montowany bezpośrednio w otworze przelotowym, którego zadaniem jest oddzielenie przewodu od krawędzi metalu lub tworzywa. Działa na zasadzie fizycznej bariery — gumowy, silikonowy lub tworzywowy pierścień otacza krawędź otworu, tworząc gładką, zaokrągloną powierzchnię, po której kabel może się swobodnie przesuwać bez kontaktu z ostrym metalem.
W praktyce przelotki do kabli dobiera się na podstawie trzech parametrów: średnicy otworu w obudowie, średnicy przewodu lub wiązki kabli oraz warunków środowiskowych, w jakich pracuje instalacja. Przelotka zbyt luźna nie zapewni stabilnego mocowania i będzie się przesuwać, a zbyt ciasna może sama uszkodzić izolację podczas montażu.
Rodzaje przelotek do kabli ze względu na materiał
Wybór materiału przelotki zależy od temperatury pracy, obecności olejów czy paliw oraz wymaganej odporności mechanicznej. Poniżej najczęściej stosowane warianty:
- Przelotki gumowe — najtańsze i najbardziej uniwersalne, sprawdzają się w temperaturach od -30°C do +80°C, stosowane w standardowych szafach elektrycznych i obudowach urządzeń domowych.
- Przelotki silikonowe — odporne na wyższe temperatury (do 200°C) i promieniowanie UV, wybierane do instalacji zewnętrznych oraz w pobliżu źródeł ciepła.
- Przelotki z tworzywa sztucznego (nylon, poliamid) — sztywniejsze, stosowane tam, gdzie liczy się precyzyjne mocowanie i odporność na ścieranie, na przykład w maszynach przemysłowych.
- Przelotki membranowe z rozcięciem — umożliwiają montaż bez odcinania końcówki kabla, co przyspiesza pracę przy już podłączonych instalacjach.
Dobór odpowiedniego typu przekłada się bezpośrednio na trwałość całej instalacji — membrana źle dopasowana do średnicy przewodu traci szczelność już po kilku cyklach termicznych, co w praktyce oznacza konieczność wymiany po roku zamiast planowanych kilku lat eksploatacji.

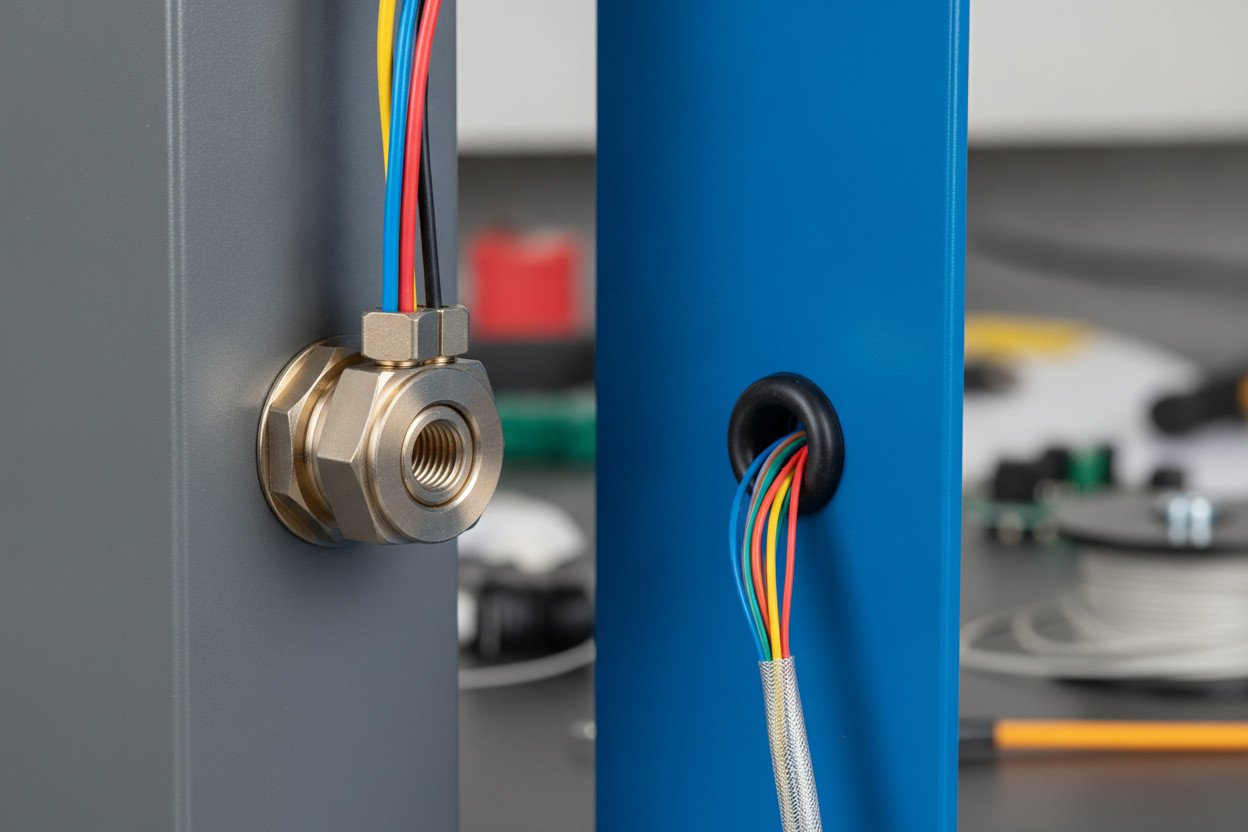

Przepusty kablowe a przelotki — czym się różnią w praktyce
Terminy przepusty kablowe i przelotki kablowe bywają używane zamiennie, choć w praktyce inżynierskiej oznaczają nieco inne rozwiązania. Przelotka to zazwyczaj element punktowy, montowany w jednym otworze dla pojedynczego kabla lub niewielkiej wiązki. Przepust kablowy to szersze rozwiązanie systemowe — może obejmować całą płytę przepustową z wieloma modułami, stosowaną przy wprowadzaniu wielu przewodów przez ścianę budynku, fundament czy dużą obudowę rozdzielni.
Różnica dotyczy też funkcji dodatkowych. Przepusty kablowe często zapewniają szczelność ogniową lub wodoszczelność na poziomie IP68, co jest wymagane przy przejściach przez ściany zewnętrzne czy fundamenty w instalacjach zewnętrznych. Przelotki skupiają się głównie na ochronie mechanicznej izolacji i rzadziej gwarantują pełną szczelność wodną.
| Cecha | Przelotka kablowa | Przepust kablowy |
|---|---|---|
| Zastosowanie | Pojedynczy otwór, jeden kabel lub mała wiązka | Wiele kabli, ściany, fundamenty, duże obudowy |
| Ochrona mechaniczna | Tak, podstawowa funkcja | Tak, dodatkowo szczelność |
| Szczelność wodna/ogniowa | Zwykle ograniczona | Często wymagana (IP68, klasa ogniowa) |
| Typowe miejsce montażu | Szafy sterownicze, obudowy urządzeń | Ściany budynków, fundamenty, trasy kablowe |
Przy projektowaniu instalacji warto rozstrzygnąć na etapie planowania, które rozwiązanie pasuje do konkretnego przejścia — mieszanie obu typów bez zrozumienia różnic prowadzi często do niedoszczelnień w miejscach, gdzie wymagana była pełna ochrona przed wilgocią.
Ochrona kabli przed przetarciem — montaż osłon krawędzi krok po kroku
Skuteczna ochrona przewodów przed przetarciem zaczyna się jeszcze przed włożeniem kabla do otworu. Krawędź otworu powinna zostać oczyszczona z zadziorów metalowych, najlepiej przy użyciu pilnika lub specjalnego narzędzia do gratowania. Pominięcie tego kroku sprawia, że nawet najlepsza przelotka nie zniweluje w pełni ryzyka, bo ostre elementy mogą przebić cienką gumę już przy pierwszym naprężeniu kabla.
Kolejny etap to dobór osłony krawędzi odpowiedniej do grubości blachy lub materiału obudowy. Osłony krawędzi produkowane są w wersjach z rdzeniem metalowym wzmacniającym uchwyt na krawędzi oraz w wersjach czysto gumowych, prostszych w montażu, ale mniej stabilnych przy dużych obciążeniach mechanicznych. Po założeniu osłony należy sprawdzić, czy równomiernie obejmuje całą krawędź, bez przerw, przez które kabel mógłby dotknąć metalu.
Przy instalacjach narażonych na częsty ruch kabla, na przykład w prowadnicach energetycznych maszyn czy drzwiach szaf sterowniczych, zaleca się dodatkowe mocowanie kabla opaską w odległości kilku centymetrów od przelotki. Takie rozwiązanie ogranicza ruch przewodu bezpośrednio w miejscu przejścia i wydłuża żywotność zarówno izolacji, jak i samej przelotki nawet o kilkadziesiąt procent w porównaniu z montażem bez dodatkowego mocowania.
Praktyka pokazuje, że najczęstszym błędem podczas przeglądów instalacji jest stosowanie przelotki o niewłaściwej średnicy — zbyt dużej w stosunku do otworu, co powoduje jej wysuwanie się pod wpływem wibracji, lub zbyt małej w stosunku do przewodu, co prowadzi do ściskania izolacji i przegrzewania żyły przy większych obciążeniach prądowych.
Kiedy warto skonsultować dobór zabezpieczeń z elektrykiem
Samodzielny montaż przelotek i osłon krawędzi w domowych instalacjach niskiego napięcia zwykle nie wymaga specjalistycznej wiedzy, o ile zachowane są podstawowe zasady doboru rozmiaru i materiału. Sytuacja zmienia się przy instalacjach przemysłowych, przejściach przez ściany o wymaganej klasie ogniowej oraz w miejscach, gdzie kable prowadzone są w strefach zagrożonych wybuchem.
W takich przypadkach dobór przepustu kablowego musi uwzględniać normy dotyczące odporności ogniowej, klasy szczelności IP oraz certyfikaty ATEX, jeśli instalacja znajduje się w strefie zagrożonej wybuchem. Błędny dobór w tych warunkach nie tylko skraca żywotność instalacji, ale stwarza realne ryzyko związane z bezpieczeństwem pożarowym całego obiektu. Konsultacja z uprawnionym elektrykiem lub projektantem instalacji przy tego typu przejściach pozwala uniknąć kosztownych poprawek już po odbiorze technicznym budynku.
